随着5G时代的来临,通信行业进入鼎盛时期,在发展的同时,行业的标准也越来越得到重视,为了验证验证研发的产品是否达到行业标准,西安朗普达通信科技有限公司具有核心专利的单探头测试系统应运而生,成为通信、车载、穿戴、雷达及卫星天线及终端设备测试的优选方案。

传统的多探头测试系统一般的角分辨为15°,在测试 更加密集角度的时候测试效率会更慢,朗普达LMD-FMTS-121单探头摇臂测试系统是一款高效的OTA测试系统,θ面旋转180°,最小角分辨率为0.1°,φ面转台转动360°,最小角分辨率为0.1°,需要高精度测量的时候具有造价更低,测试更灵活且可扩展至毫米波段等独有优势。 默认最高频率直接升级至8GHz,提前适配B5G的标准要求。

1.暗室尺寸

LMD-FMTS-121测试系统其尺寸大小为2.5m*2.5m*3m(L*W*H),适合所有建筑层高,可根据客户实际层高进行定制化设计。采用标准化模块拼接装配技术,可以快速部署及搬移,方便灵活。



2.系统探头

LMD-FMTS-121测试系统,采用两个不同频率的探头实现400MHz至54GHz的全频段测试,且不需要人为介入,完全实现根据测试频率的不同自动切换使用探头。

*该方案已申请中国专利



3.系统转台

LMD-FMTS-121采用三轴转台,一个用于φ面的旋转,一个用于θ面的旋转,另外一个用于Z轴的升降(方便待测物中心点的调整),采用共轴一体化设计,可以实现更稳定的定位和测试。

*该方案已申请中国专利



4.系统软件

测试软件界面包括幅值的实时图、log区,监控、温湿度信息及测试信息,具有丰富的测试选项,直观的看到测量过程中所需要的的信息。



5.近远场转换算法

自研的近远场变换算法,能够自动判断场区条件,进行快速高精度的场变化和滤波。用户可自定义变换角域和采样密度。下图为测试后计算的2D/3D图,并可根据客户自定义的模板自动输出报告,大大简化了后处理工作。

*该算法为朗普达核心专利技术,已申请软件著作权。

*该算法为朗普达核心专利技术,已申请软件著作权。

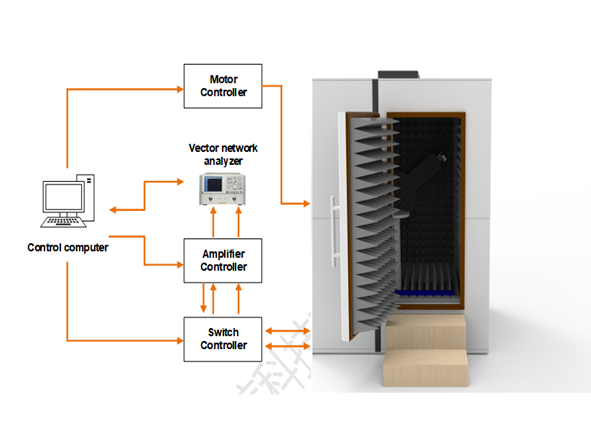

6.LMD-FMTS-121系统测试原理框图

朗普达可以实现全国产化的组件,通过长时间测试,性能稳定,提供了不输于进口器件的性能和稳定性,交付周期更快。

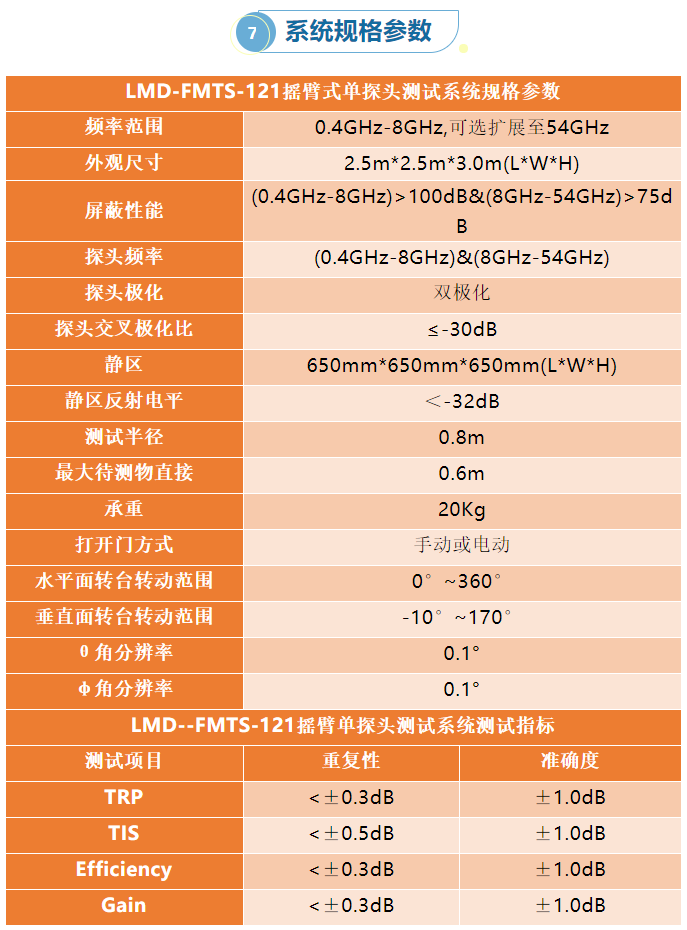

7.系统规格参数
