随着国内汽车、无人机、机器人等等领域突飞猛进,应用于汽车、无人机、机器人等装备上的的毫米波雷达需求激增,无论是上游零配件生产商还是整车、整机生产商,都面临了毫米波测量的问题。因此,西安朗普达通信科技有限公司具有核心专利的毫米波紧缩场测试系统应运而生,成为高精度毫米波频段测试设备的优选方案。

1.  暗室尺寸

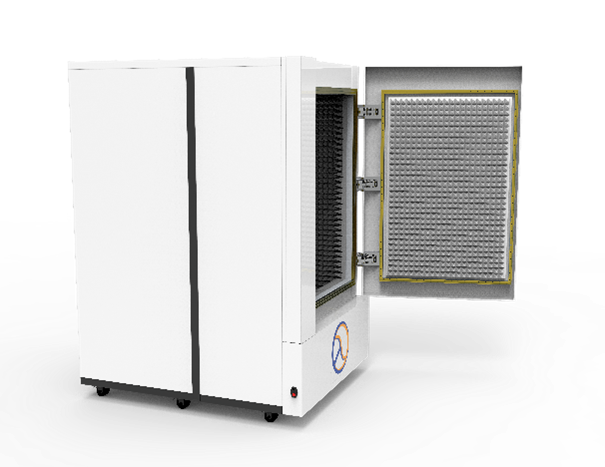

为了适用小办公区域的场地,我司推出LMD-CRTS-211系列移动式紧缩场测试箱,其尺寸大小为1630mm*1350mm*2305mm(L*W*H),适合所有办公区域,占地面积约为,为了保证移动性,专门设计为两部分拼接安装方式,可以方便的进行移动。



2.系统反射面

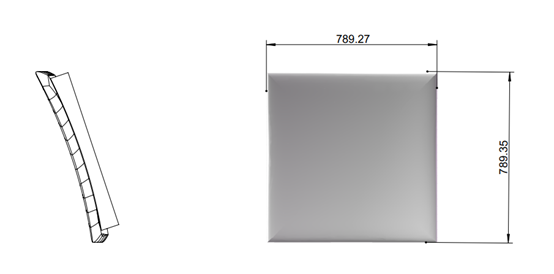

LMD-CRTS-211-01采用的是600mm*600mm(选配800mm*800mm)反射面,反射面频宽覆盖 18GHz~110GHz,加工精准度可达到 10um以内,形成 350mm*350mm(500mm*500mm)静区范围。



3. 系统馈源

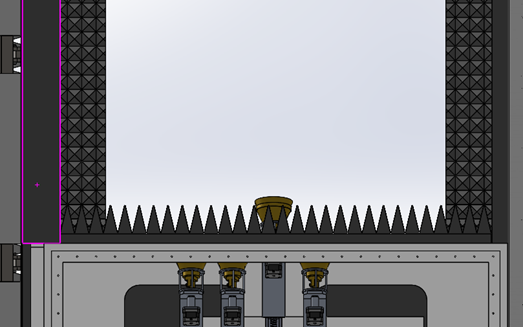

LMD-CRTS-211采用四组馈源,覆盖范围(18GHz~110GHz),馈源设置有自动更换装置,不需要客户手动替换。



4. 系统转台

LMD-CRTS-211-01采用二维转台,θ角度转动范围-180°~180°,φ角度转动范围0°~360°,可采集三维数据。反射面中心距转台中心为1.2m。

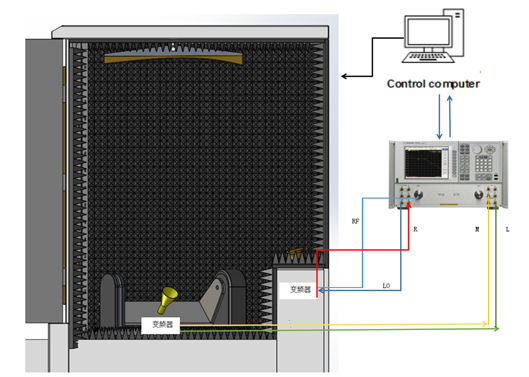

5.紧缩场测试系统原理

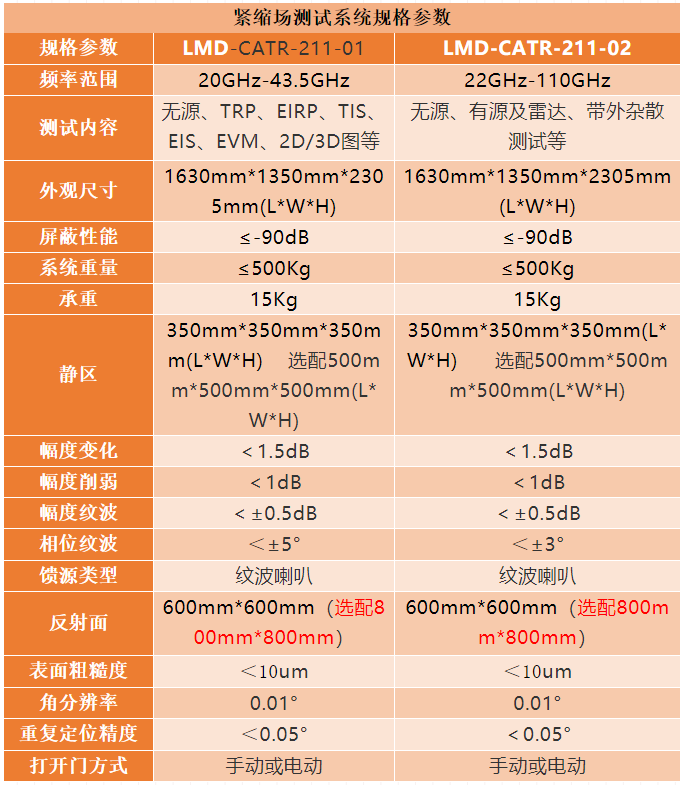

6. 系统规格参数
